De Grafieken pagina in de portal is een krachtige manier om uw gegevens te visualiseren.
Afhankelijk van het geselecteerde tijdsbereik (zoals Laatste 15 minuten of Laatste dag) wordt automatisch een geschikte bemonsteringsfrequentie (in het Engels: sample rate) gekozen.
Ofwel ongesamplede (unsampled) gegevens of sampled gegevens worden in de grafiek weergegeven.
Ongesamplede gegevens

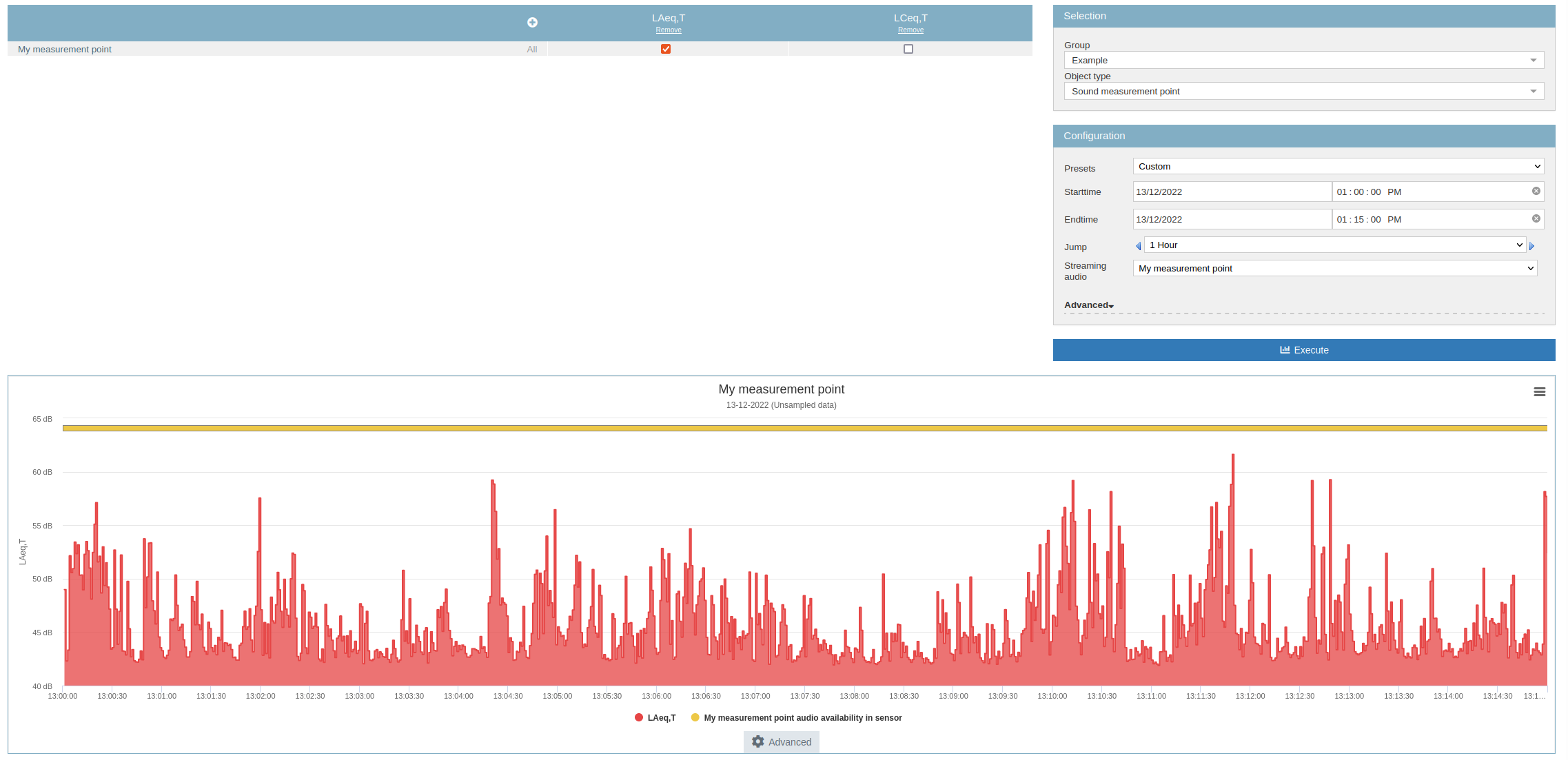

In dit voorbeeld worden 15 minuten aan gegevens geplot en wordt er geen sampling toegepast. Dit betekent dat elke meting die de sensor heeft gemeten, wordt weergegeven als een individueel datapunt.
Tip: klik met de rechtermuisknop op de afbeelding en klik op "afbeelding openen in nieuw tabblad" om deze groter te bekijken
Gesamplede gegevens

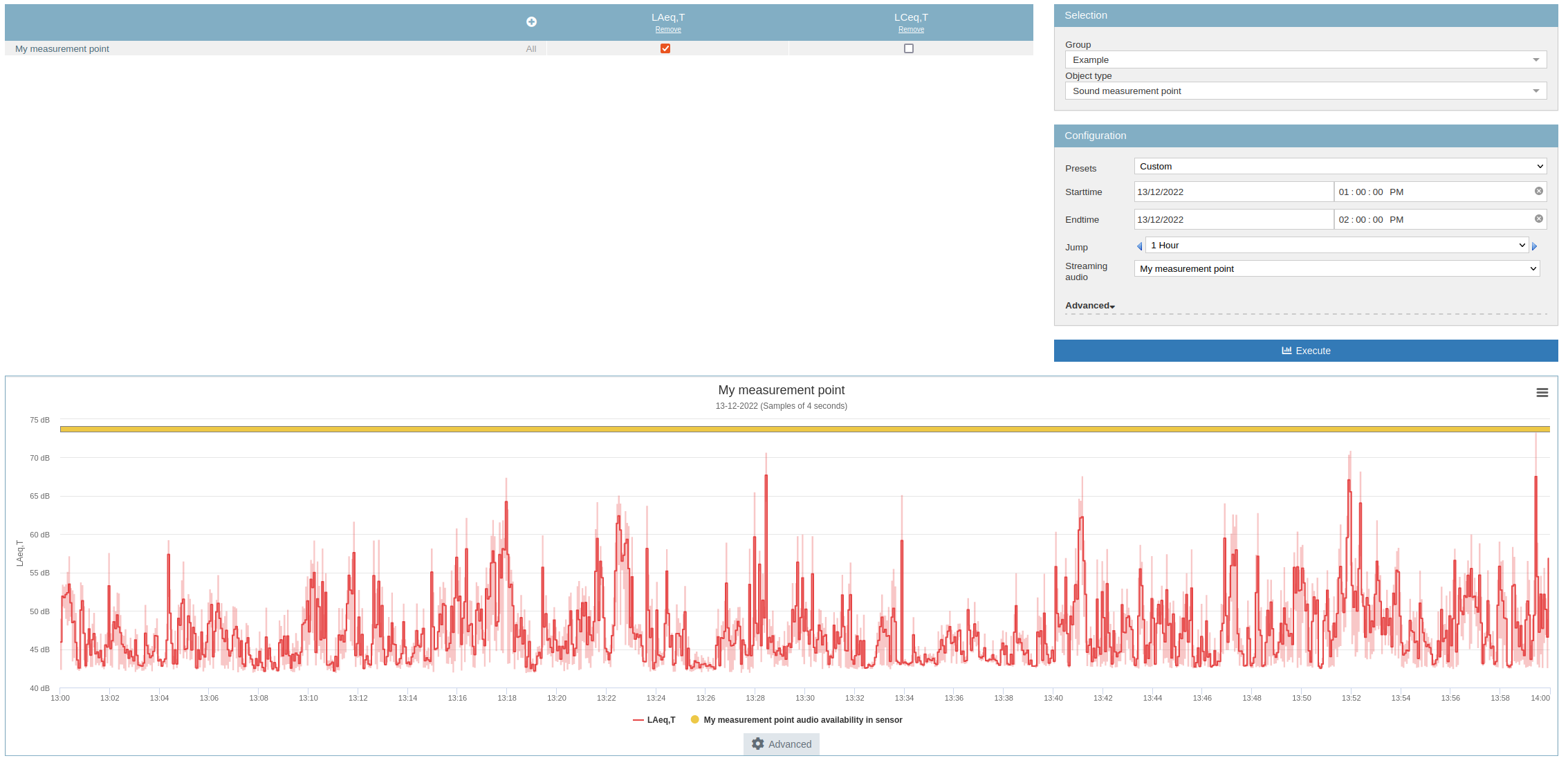

In dit volgende voorbeeld wordt een uur aan gegevens weergegeven. Hier worden automatisch samples van 4 seconden gekozen.
Het visualiseren van alle individuele metingen die de sensor in die tijd heeft gemeten, zou betekenen dat de grafiek 3600 gegevenspunten moet plotten, wat het interpreteren van de gegevens nogal moeilijk maakt. Door gebruik te maken van automatische bemonstering hoeven slechts 900 datapunten te worden gevisualiseerd.
Tip: klik met de rechtermuisknop op de afbeelding en klik op "afbeelding openen in nieuw tabblad" om deze groter te bekijken
Een aangepaste samplefrequentie kiezen
Door te klikken op Geavanceerd in het gedeelte Configuratie kunt u desgewenst een aangepaste sample rate instellen.
Interpreteren van gesamplede gegevens
Gesamplede metingen krijgen een tijdstempel aan het begin van de sample periode. In dit voorbeeld wordt de gemiddelde LAeq tussen 13:00 en 13:10 weergegeven door het meest linkse datapunt.
Tip: klik met de rechtermuisknop op de afbeelding en klik op "afbeelding openen in nieuw tabblad" om deze groter te bekijken
