Interactieve kaart

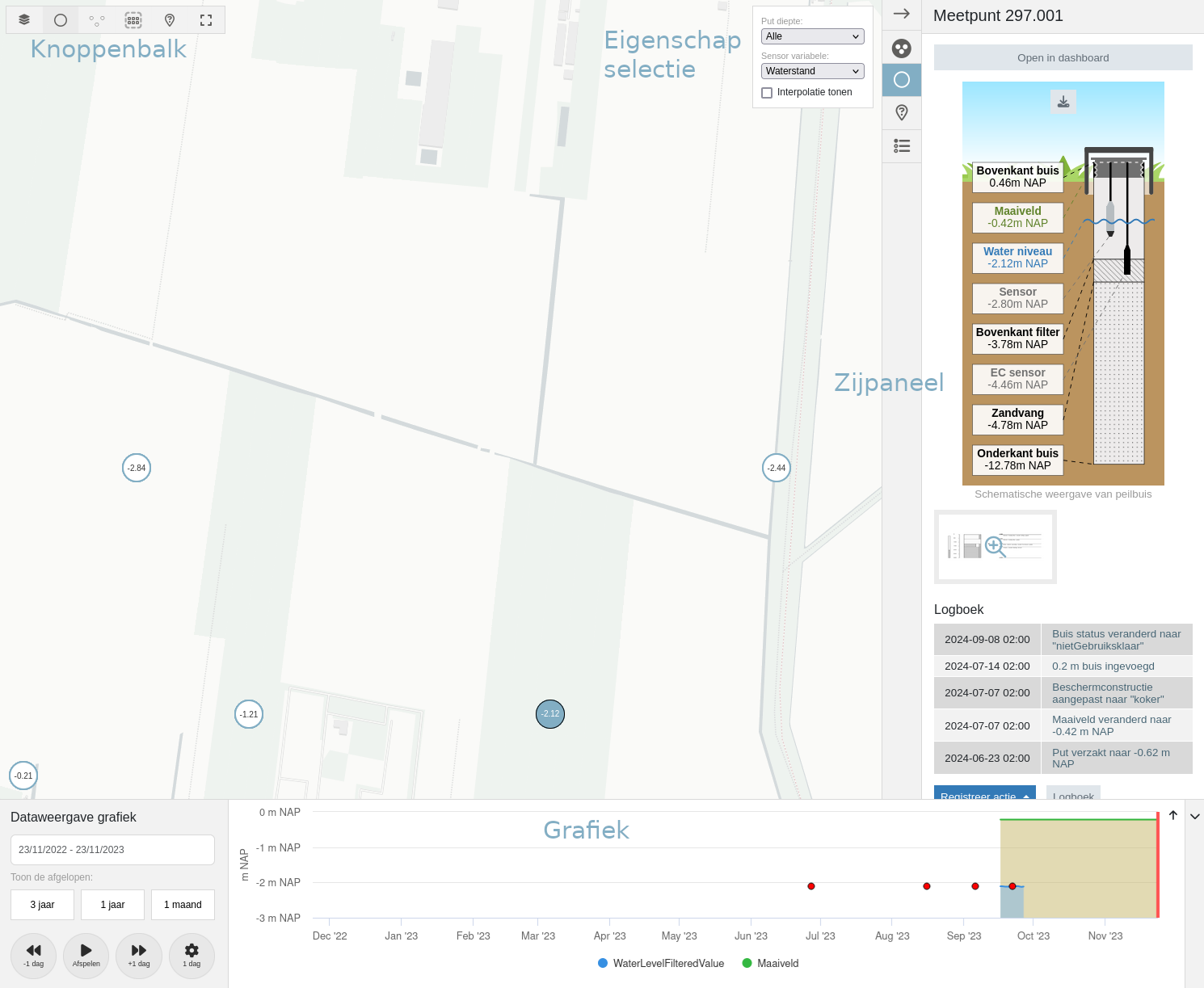

In de interactieve kaart kunnen meetnetten (in de portal groepen genoemd) op een visuele manier in de gaten gehouden worden. De pagina bestaat uit 4 componenten.

Knoppenbalk

De knoppenbalk bevind zich links bovenin de pagina en bevat 6 knoppen.

Kaartlagen selecteren

Hiermee opent het menu met kaartlagen.

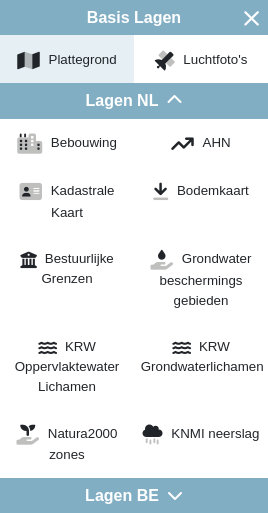

Onder Basis Lagen valt te kiezen voor een landkaart weergave of satellietfoto's van Nederland.

Onder Lagen NL/BE zijn meerdere kaartlagen beschikbaar voor het toevoegen van extra informatie aan de kaart.

Enkele sensor selecteren

Met deze knop, die standaard aan staat, selecteer je een enkel meetpunt. De gegevens van het meetpunt worden in het zijpaneel getoond en zijn meetdata wordt in de grafiek geladen.

Meerdere sensoren selecteren

Deze knop laat je meerdere specifieke meetpunten selecteren, waarvan de gegevens in het zijpaneel getoond worden in aparte tabs en hun meetdata in de grafiek geladen wordt. Hiermee zijn de meetpunten met elkaar te vergelijken.

Sensoren in gebied selecteren

Wanneer alle meetpunten in een bepaald gebied geselecteerd moeten worden, kan deze knop gebruikt worden. Houdt de linker muisknop ingedrukt en trek een kader om de gewenste meetpunten heen. Het zijpaneel en de grafiek tonen de gegevens en meetdata, net als bij de meerdere sensoren selecteren knop.

Kaartlagen bevragen

Hiermee kun je klikken op de kaart om in het zijpaneel informatie te krijgen over de gekozen locatie.
Let op: dit werkt alleen voor de kaartlagen "AHN" en "KRW".

Kaart op volledige scherm weergeven

Hiermee wordt de kaart schermvullend getoond.

Eigenschap selectie

De eigenschap selectie bestaat uit drie delen.



Put diepte

De Put diepte selectie is een filter voor de kaart waarbij alleen meetpunten getoond worden waarvan het waterniveau zich binnen de gekozen diepten bevindt.



Sensor Variabele

De sensor variabele selectie veranderd de getoonde informatie in de meetpunten op de kaart.

• Waterstand: Laat de waterstand zien in meter NAP. Dit is de standaard waarde.
• Ontwatering: Toont met kleuren en getallen welke meetpunten vergeleken met de meetpunten om zich heen de meeste ontwatering vertonen.
• Sensorstatus: Geeft de staat van de sensor aan. De opties zijn:
  • OK: alles werkt naar behoren
  • Data: er wordt geen data gemeten
  • Node: er is geen node (sensor) aan het meetpunt gekoppeld
  • - : het meetpunt is niet in gebruik
  • Err: er is een andere foutsituatie aanwezig
• Meetnetten: Toont de meetpunten voor elk geselecteerd meetnet in een andere kleur.
• Lab resultaten: Geeft een nieuwe optie weer waar gekozen kan worden uit verschillende stoffen die gemeten kunnen worden in het meetpunt (als de node het ondersteund).
• Sensor omschrijving: Toont de omschrijving van het meetpunt.



Interpolatie tonen

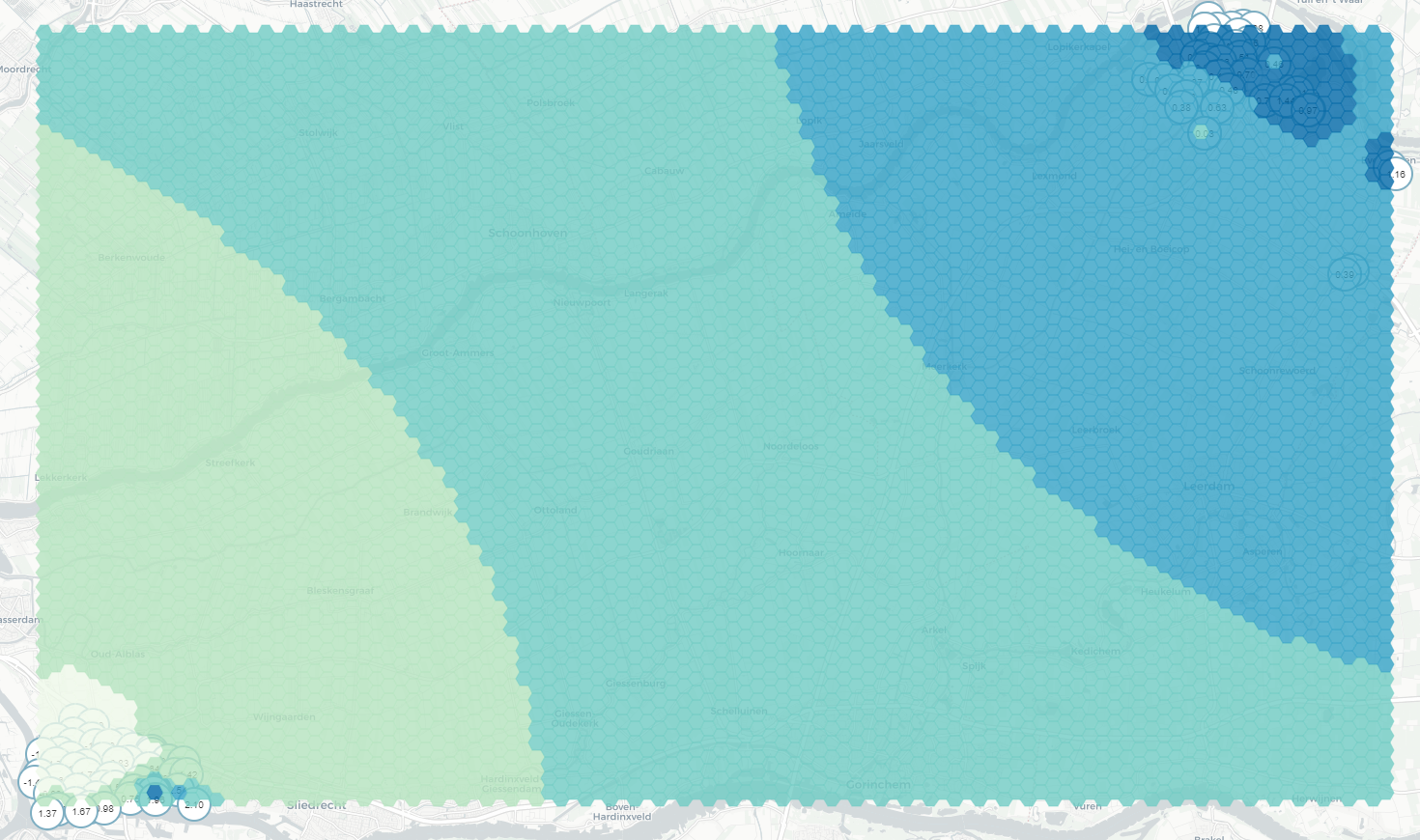

Voor de sensor variabele waarden "waterstand" of "ontwatering" kan deze checkbox aangezet worden. Dit genereert een honingraatpatroon van de waterstand/ontwatering tussen de meetpunten.
Let op: dit zijn berekende waarden op basis van de meetwaarden van de meetpunten en kan dus afwijken van de realiteit.



Zijpaneel

Het zijpaneel bestaat uit 5 iconen:

	Zijpaneel tonen/verbergen: opent of sluit het zijpaneel.
	Meetnetten: geeft een keuze uit welke groepen je wilt zien op de kaart.
	Meetpunt details: wordt automatisch getoond bij het kiezen van een meetpunt en toont zijn gegevens, zoals de schematische weergave en het logboek.
	Kaartlaag details: Laat de details zien van het gekozen punt op de kaart. Welke details getoond worden is afhankelijk van de gekozen kaartlaag/kaartlagen.
	Legenda: laat informatie zien van de geselecteerde kaartlaag. Dit is onafhankelijk van het eventueel gekozen meetpunt.

Grafiek

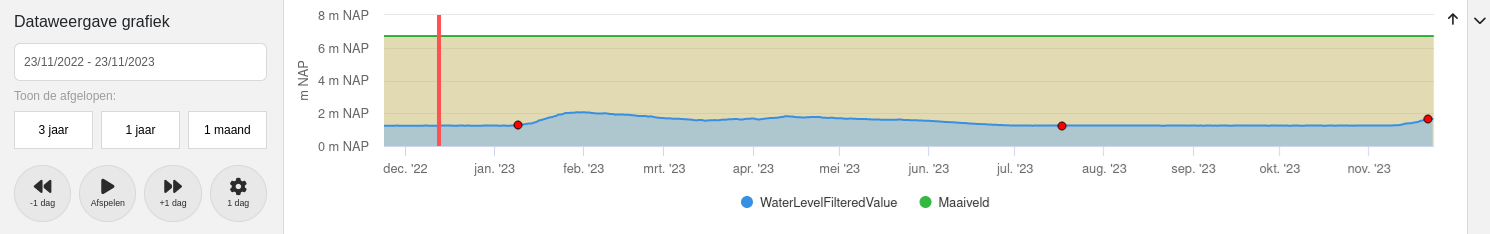

De grafiek toont de meetdata van het gekozen meetpunt of de gekozen meetpunten. Standaard wordt het afgelopen jaar aan data getoond; dit kan aangepast worden door een eigen periode te selecteren in de datumselectie links of door een van de voorkeuze opties van 1 maand, 1 jaar of 3 jaar te gebruiken.

Het is mogelijk om in stappen van 1 dag/week/maand door de grafiek te lopen. Hierbij passen de getoonde meetpunten op de kaart zich aan zodat de verandering in waterniveau over tijd te zien is. Verplaats de verticale rode lijn naar de plaats waar afspelen moet beginnen en druk op de "Afspelen"-knop.

Met de pijl omhoog/omlaag kan de grafiek wat hoger gemaakt worden; de knop daarnaast verbergt het hele grafiek paneel.
