Gateway Led indicatoren

Introductie

De meeste van onze producten hebben eigen documentatie, zie: https://munisense.zendesk.com/hc/nl/articles/360026568494-Geluidmeter-Quick-Start-Guides

Gateways communiceren hun status met het gebruik van kleine LED's die van kleur kunnen veranderen tussen groen / oranje / rood. Vanaf augustus 2019 hebben we het gedrag van de LED's gewijzigd. Als dit nieuwe patroon niet door uw apparaat wordt weergegeven, is mogelijk een software-update vereist. Neem in dat geval contact op met de support-afdeling en vertel ons om welk apparaat het gaat.

Dit artikel kan gebruikt worden voor de volgende apparaten:

• mszgo (buiten gateway)
• mszgi (binnen gateway)
• msnp1 / msnp2 / msnp4 (geluidmeter met gateway mogelijkheden)

Er zijn drie verschillende LED's:

• Uplink LED
• Sensor LED
• Power LED

Locatie van de LED's

Binnen gateway (mszgi)

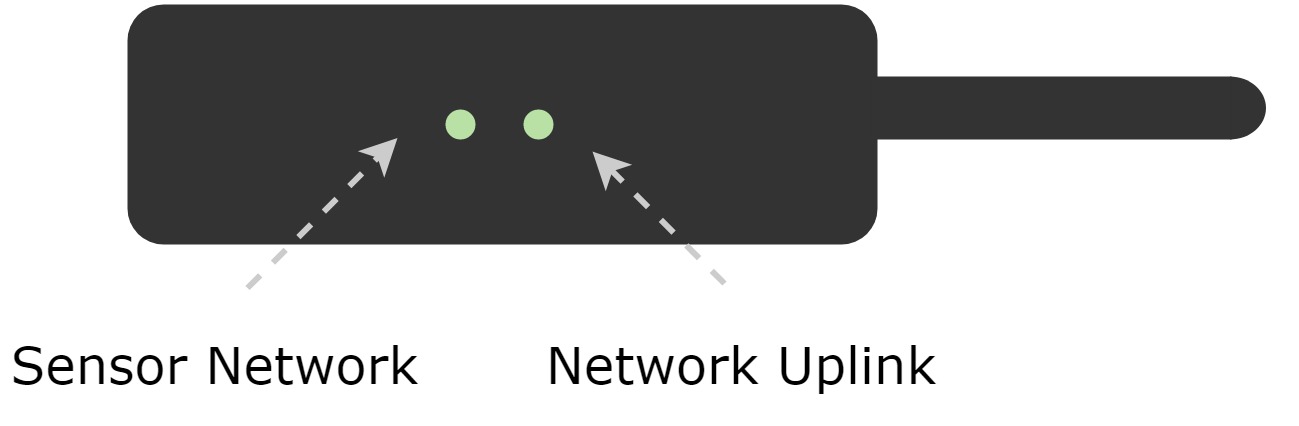

Binnen gateways (kleine zwarte doosjes, mszgi) hebben twee ledjes aan de zijkant van de gateway. Wanneer de antennes naar rechts wijzen zijn de leds: Sensor Network (links) Network Uplink (rechts).

Buiten gateway (mszgo)

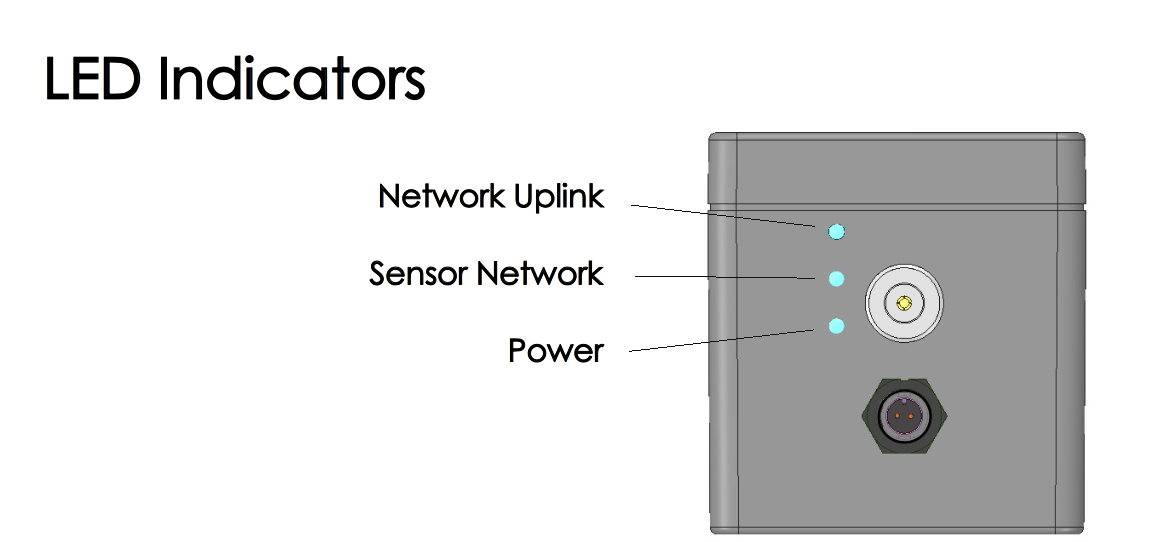

Buiten Gateways (witte dozen, mszgo) hebben leds aan de zijkant van de antenne, van boven naar beneden: Network Uplink, Sensor Network en de Power LED.

MSNP1 / MSNP2 / MSNP4

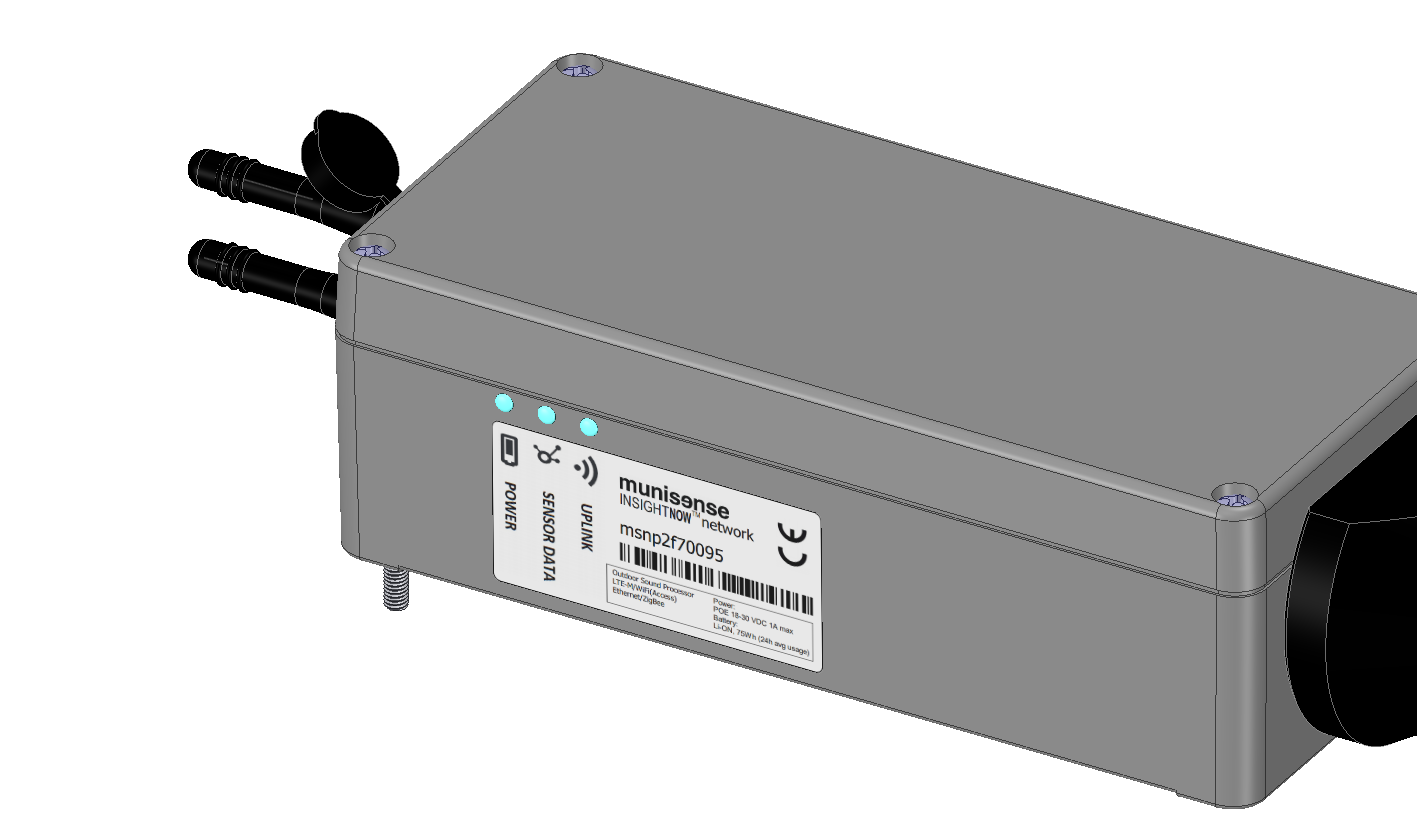

Wanneer de microfoon naar rechts is gericht zijn de LED's: Power LED, Sensor LED, Uplink LED.

Nieuw gedrag vanaf augustus 2019

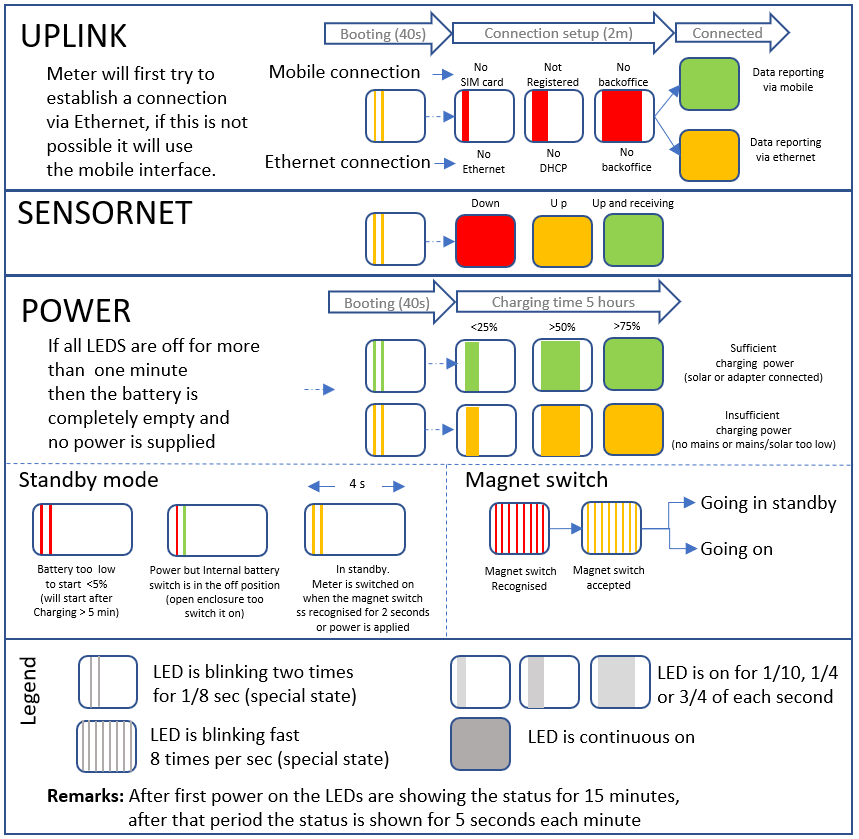

Vanaf augustus 2019 hebben we de manier veranderd waarop de LED's zich gedragen. Raadpleeg de onderstaande afbeelding.

Belangrijke opmerking: na de eerste inschakeling tonen de LED's hun status gedurende 15 minuten. Na die periode wordt de status elke minuut gedurende 5 seconden weergegeven.

Ouder gedrag voor augustus 2019

Network Uplink

Kleur	Uit	1/8s	1/4s	1/2s	Continue
Rood	99
Oranje	99	1	2	3	4
Groen	99	5	6	7	8

Status	Fase	Medium
1	Internet connectie	Ethernet
2	Tunnel oke	Ethernet
3	Backoffice bereikbaar	Ethernet
4	Queue activiteit	Ethernet
5	Internet conectie	HSPA/LTE
6	Tunnel oke	HSPA/LTE
7	Backoffice bereikbaar	HSPA/LTE
8	Queue activiteit	HSPA/LTE
99	Geen Pi activiteit	either



Sensor Network

Gedrag	Omschrijving
Kleur - Rood	Geen ZigBee network
Kleur - Oranje	ZigBee network up
Kleur - Groen	ZigBee binnenkomende data
Knipperen - 1/8s	Queue leeg, geen nieuwe data
Knipperen - 1/2s	Queue vullend, geen data versturen naar backoffice
Continue	Queue versturend naar backoffice



Power LED (alleen bij outdoor gateways)

Gedrag	Omschrijving
Continu Groen	Batterij vol, netspanning hoog genoeg om op te laden
Continu Oranje	Batterij vol, netspanning te laag om op te laden
Knipperend Oranje/Rood	Batterij bijna leeg, netspanning te laag om op te laden. Mogelijk niet aangesloten op het lichtnet, probeer de adapter te vervangen als de gateway wel is aangesloten.
