De hardware koppeling viewset is een pagina die kan worden gebruikt om nodes en gateways te beheren en deze te combineren tot meetsets. Een meetset kan worden omschreven als een groep van een willekeurig aantal gateways en nodes die hetzelfde PAN ID delen. Dit houdt in dat elke node of gateway alleen communiceert met andere nodes en gateways binnen dezelfde groep. Dit is handig in situaties waarin meerdere netwerken naast elkaar opereren. Een voorbeeld hiervan is audio streaming dat een hoop bandbreedte vereist. Indien in een situatie meerdere streamers gebruikt worden, is het nodig om sets te maken met een enkele node en een enkele gateway om optimale streaming kwaliteit te kunnen garanderen. Deze handleiding laat zien hoe u uw eigen meetsets kunt maken en beheren.
De pagina
De viewset zelf is een enkele pagina waarmee alle acties worden uitgevoerd.

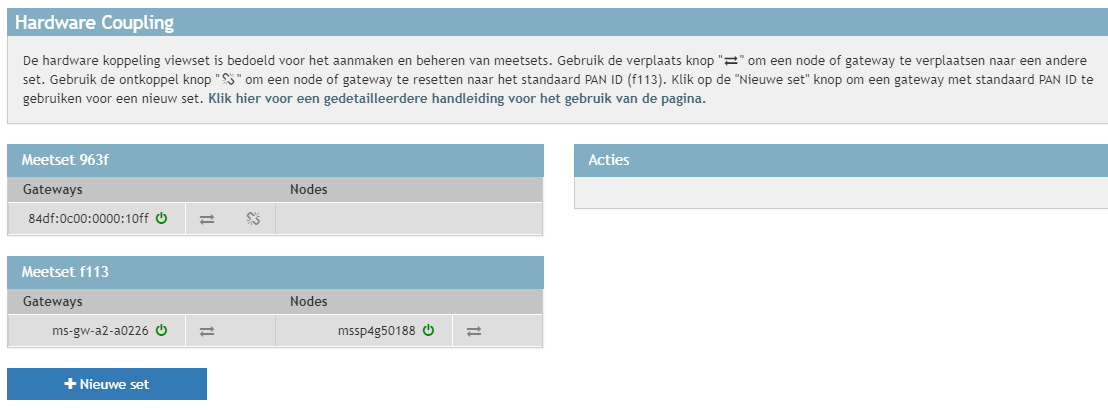

Een gemiddelde setup ziet er als volgt uit. In deze situatie zijn er twee gateways en een enkele node. Gateway ms-gw-a2-a0226 en node mssp4g50188 gebruiken beide hetzelfde PAN ID zodat ze met elkaar kunnen communiceren. De andere gateway, 84df:0c00:0000:10ff, is een ZGD type gateway. Deze gebruikt PAN ID 963f wat betekent dat deze zich in een andere set bevindt. Het groene icoon naast de namen geeft een online status aan. Deze wordt rood wanneer er een verbindingsprobleem is. Wanneer acties uitgevoerd worden, zorg er dan altijd voor dat gateways en nodes zich dicht genoeg bij elkaar bevinden om een netwerk te kunnen vormen.
Een node verplaatsen
De meest standaard actie is het verplaatsen van een node naar andere set. In dit voorbeeld verplaatsen we node mssp4g50188 naar set 96f3 die wordt gevormd door gateway 84df:0c00:0000:10ff. Klik op de verplaats knop (dubbele pijlen) van mssp4g50188 om het verplaatsscherm op te roepen.

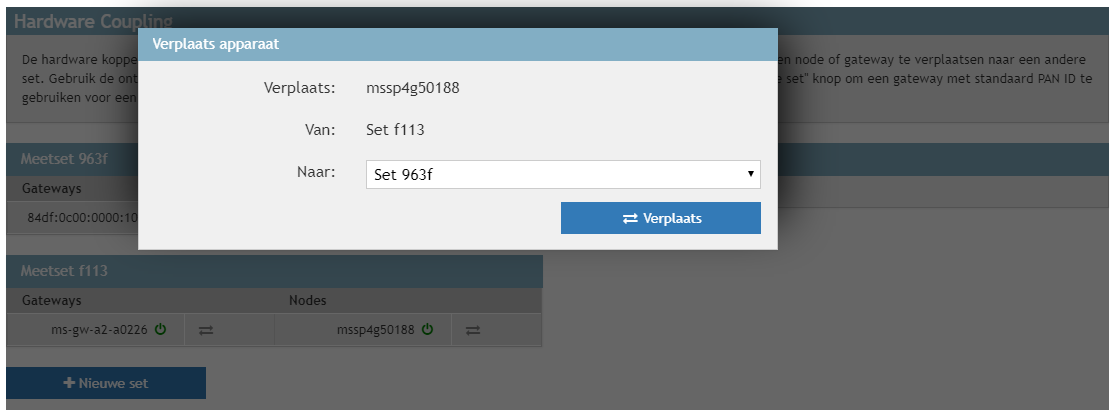

We selecteren de set waar deze naartoe moet worden verplaatst en klikken op de verplaats knop.

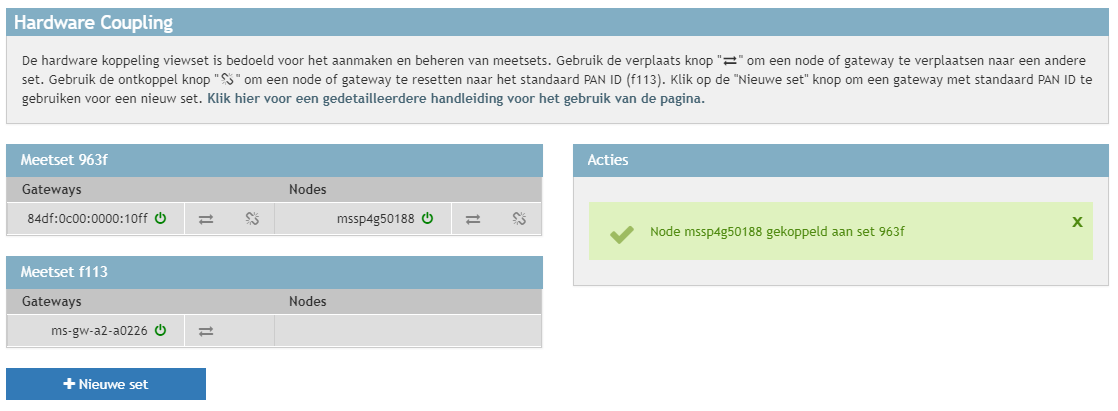

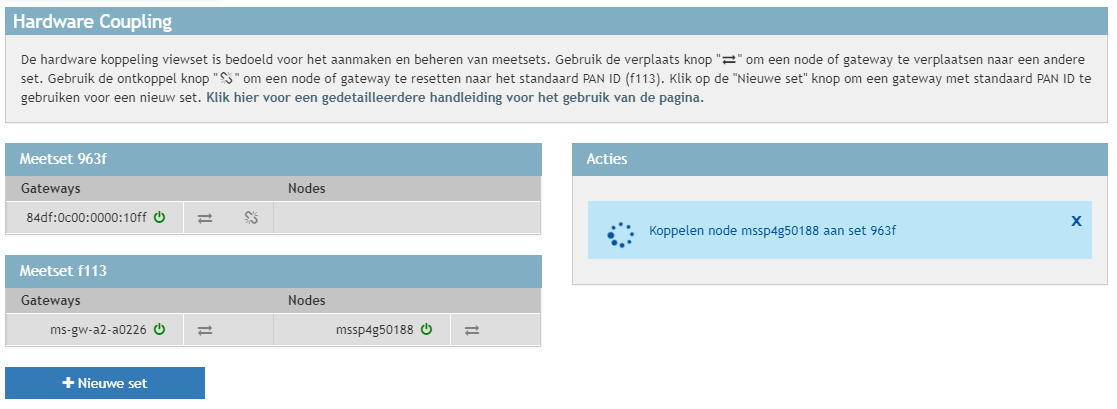

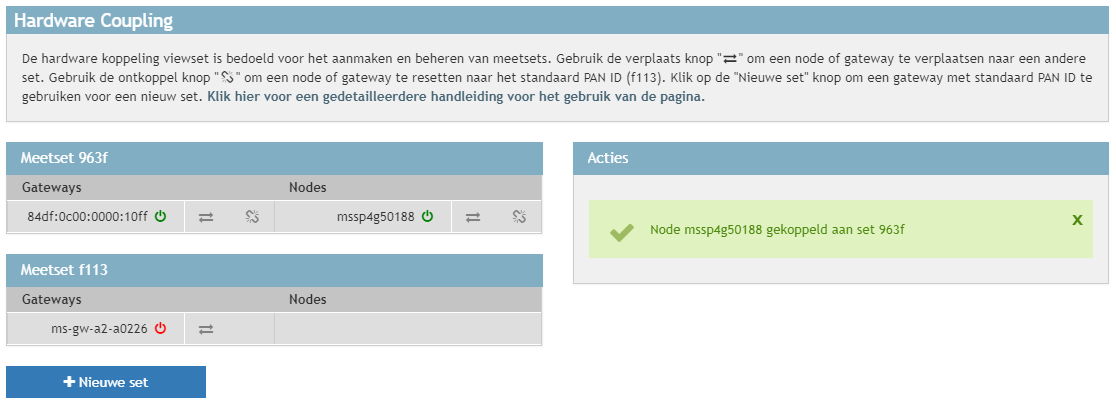

Een bericht verschijnt onder Actions dat informatie geeft over de huidige acties die worden uitgevoerd. Als de actie groen wordt is deze gelukt en uiteindelijk zal het overzicht updaten om de nieuwe situatie weer te geven. De node is verplaatst naar de nieuwe set. Afhankelijk van de kwaliteit van de verbinding en de uitgevoerde actie kan dit tot een minuut duren.
Deze actie is exact hetzelfde voor het verplaatsen van een tweede gateway naar een andere set. Indien u een enkele gateway in een set wilt hebben moet u een nieuwe set maken. (zie hiervoor de Een nieuwe set maken paragraaf).
Verplaatsen van een node die offline is
Als een node offline is maar een gateway in de buurt is online en heeft een ander PAN ID dan kan de node nog steeds verplaatst worden naar een andere groep door gebruik te maken van die gateway.

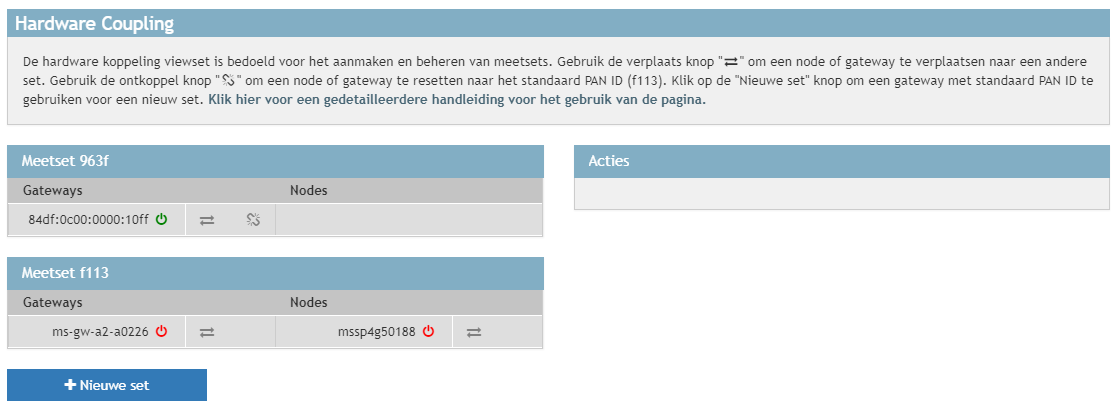

In dit geval is gateway ms-gw-a2-a0226 offlline en dus kan node mssp4g50188 hier geen verbinding mee maken. We kunnen nog steeds op de verplaats button klikken van de node en deze roept nog steeds het verplaatsscherm op maar met een extra optie.

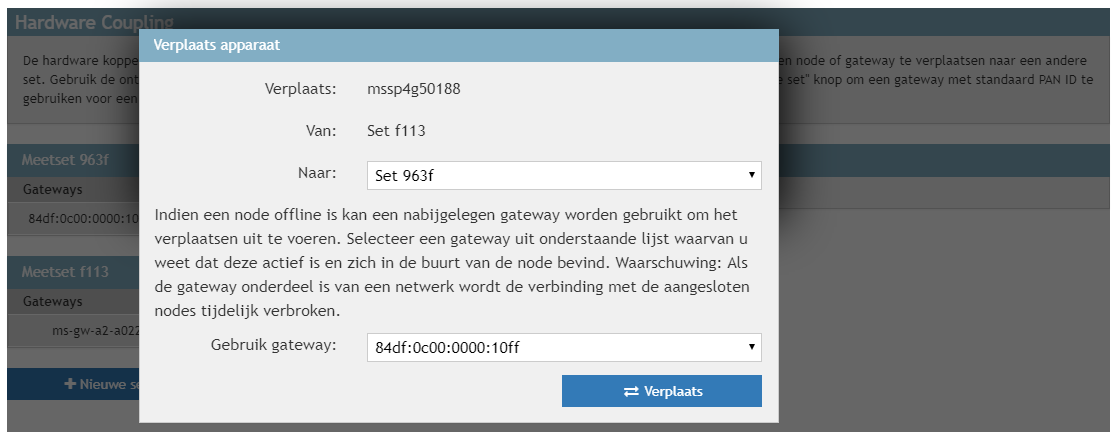

Gateway 84df:0c00:0000:10ff kan worden gebruikt om te verbinden met de node en om deze te verplaatsen naar een andere set, ervan uitgaande dat de gateway en de andere set zich binnen het bereik bevinden. In dit geval willen we de gateway laten verbinden om de node naar zijn eigen PAN ID te verplaatsen. Klik op de verplaats knop.

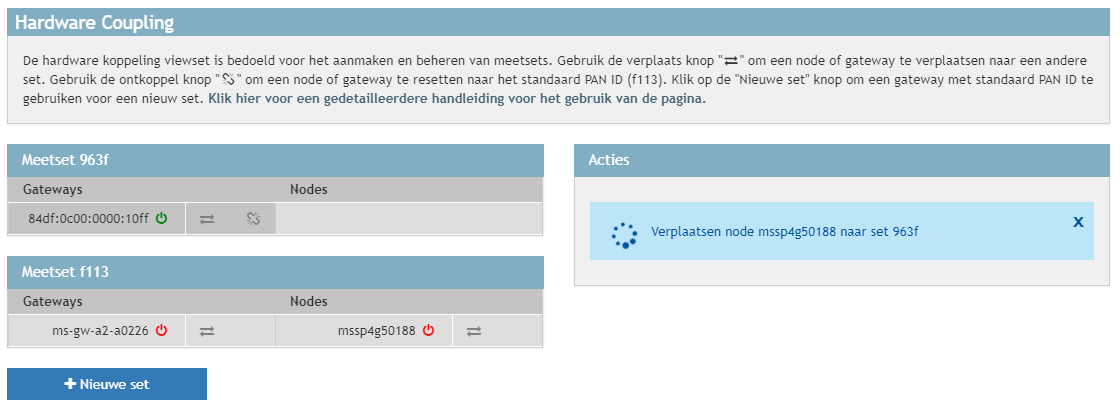

Deze actie kan iets langer duren om uit te voeren. U ziet misschien de gateway nog wisselen tussen het PAN ID van de node en weer terug wanneer deze probeert om de node te verplaatsen. Wacht tot het proces voltooid is. Dit kan wel tot een minuut of 10 duren om te voltooien omdat de meter op de achtergrond eerst nog zoekt naar de oude PAN ID waarmee die was verbonden, direct erna met de nieuwe naar waar die is gekoppeld als set.
Een nieuwe set maken
Het maken van een nieuwe set begint met het selecteren van een gateway wat het eerste apparaat wordt dat naar een nieuw willekeurig PAN ID wordt verplaatst, waaraan nodes en extra gateways kunnen worden toegevoegd. Klik op de nieuwe set knop.

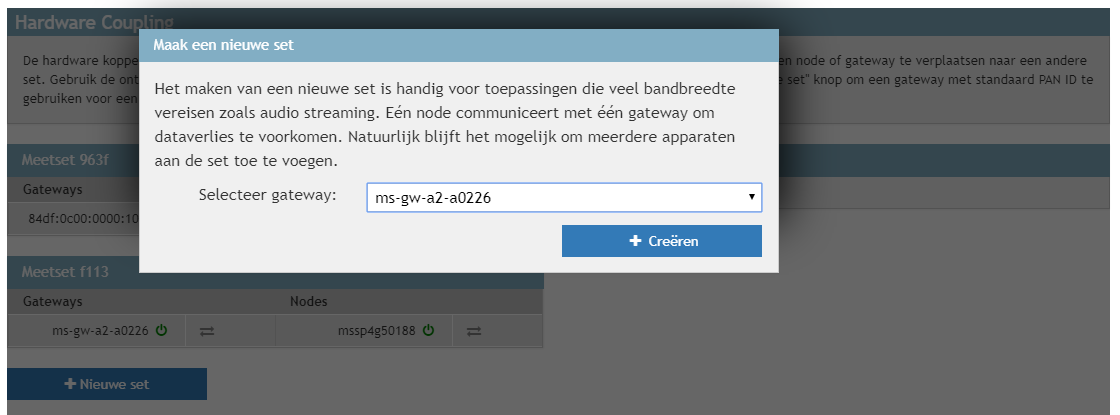

Alleen gateways met het default PAN ID (f113) kunnen worden gebruikt om een nieuwe set te maken. In deze situatie is alleen gateway ms-gw-a2-a0226 beschikbaar voor nieuwe sets. Selecteer deze en klik op de creëren knop.

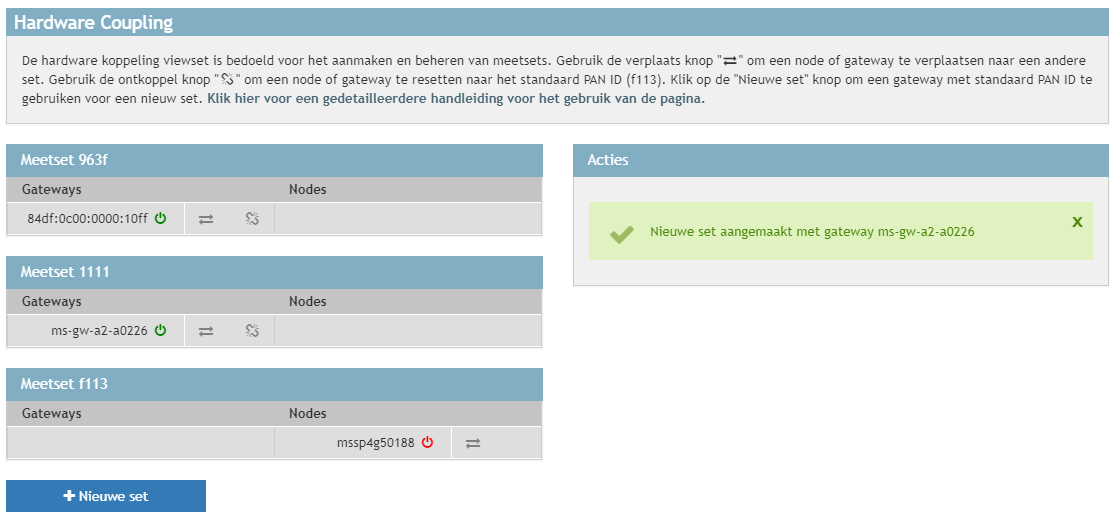

Wanneer de nieuwe set is aangemaakt verschijnt deze in de lijst. De gateway heeft zijn eigen blok gekregen. Het PAN ID is 111. Het is nu mogelijk om meer hardware toe te voegen aan deze set.
Ontkoppelen van een node of gateway
Een snelle manier om een gateway of node terug te verplaatsen naar het standaard PAN ID is om de ontkoppel (gebroken ketting) knop te gebruiken.

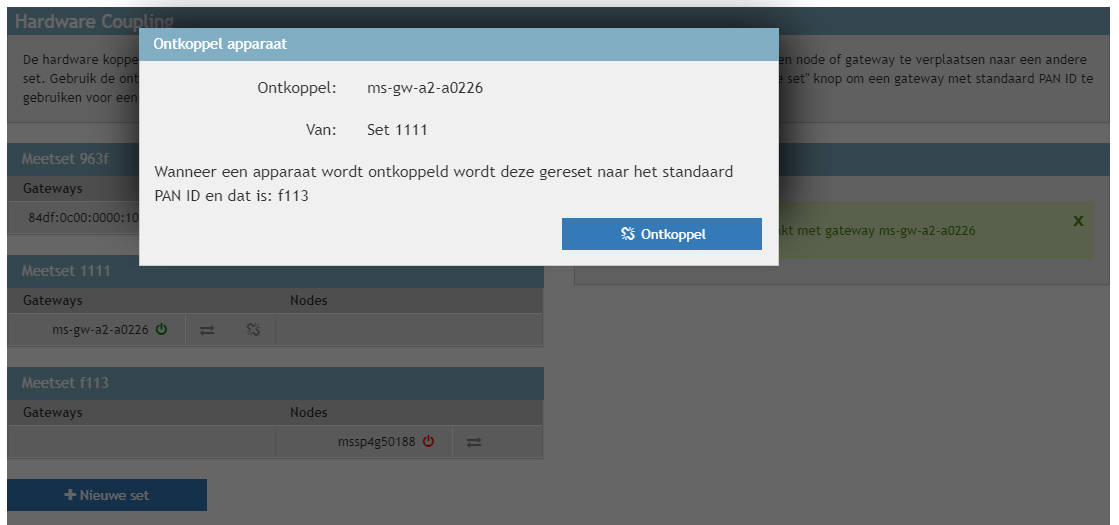

We hebben besloten dat we toch geen nieuwe set nodig hebben. Dus klikken we op de ontkoppel knop om de gateway terug te verplaatsen naar het standaard PAN ID.
Indien u toch twijfelt over wat u moet doen in een situatie of als een actie herhaaldelijk mislukt terwijl de apparaten zich binnen elkaars bereik bevinden kunt u contact opnemen via support@munisense.com
